1. Specifikacija
|
Specifikacija |
||
|
Model |
Max.torque |
Smjer |
|
TRD-47A-103 |
1±0.2N·m |
Oba smjera |
|
TRD-47A-163 |
1.6±0.3N·m |
Oba smjera |
|
TRD-47A-203 |
2.0±0.3N·m |
Oba smjera |
|
TRD-47A-253 |
2.5±0.4N·m |
Oba smjera |
|
TRD-47A-303 |
3.0±0.4N·m |
Oba smjera |
|
TRD-47A-353 |
3.5±0.5N·m |
Oba smjera |
|
TRD-47A-403 |
4.0±0.5N·m |
Oba smjera |
|
Napomena) Ocijenjeni obrtni moment mjeri se u brzini rotacije od 20. stupnjeva u 23 stepena ± 3 stepena |
||

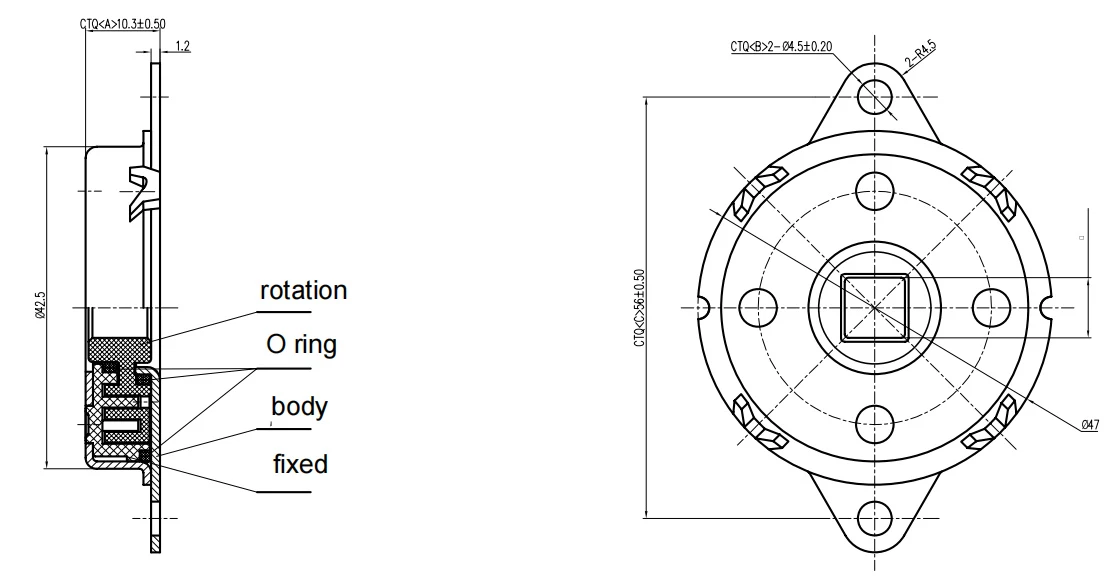

Veličina
Kako koristiti prigušivač
1. Prigušivači mogu generirati obrtni moment u oba smjera, u smjeru kazaljke na satu ili suzdržane - u smjeru kazaljke na satu.
2. Molimo provjerite da li vratilo pričvršćeno na zaklopku ima ležaj, jer sam i sam zaklopka nije opremljen jednim.
3. Molimo pogledajte preporučene dimenzije u nastavku prilikom kreiranja osovine za TRD-47A. Ne upotrebljavajući preporučene dimenzije osovine mogu uzrokovati da se vratilo klizi.
4. Da biste umetnuli osovinu u TRD - 47a, umetnite osovinu dok ga prederate u prakciju u praznom hodu u jednosmernom kvačilu. (Nemojte prisiljavati osovinu iz redovnog smjera. Ovo može oštetiti jednosmjerno spoj.)
5 Kada koristite TRD-47A, osigurajte da je osovina s navedenim kutnim dimenzijama umetnuta u otvor za otvaranje zaklopke. Osovina za oblikovanje i osovina zaklopke možda neće dopustiti poklopac kako bi se pravilno usporio prilikom zatvaranja. Molimo pogledajte dijagrame s desne strane za preporučene dimenzije osovine za prigušivač.
|
Vanjske dimenzije osovine |
ø6 0 –0.03 |
|
Površinska tvrdoća |
HRC55 ili noviji |
|
Dubina gašenja |
0,5 mm ili više |
Karakteristike zaklopke
1. Karakteristike brzine
Moment zamrzavanje diska varira ovisno o brzini rotacije. Općenito, kao što je prikazano u grafikonu s desne strane, obrtni moment se povećava kako se brzina rotacije povećava, a obrtni moment smanjuje kako se brzina rotacije smanjuje. Moment u 20. mir prikazan je u ovom katalogu. U zatvorskom poklopcu brzina rotacije je spora kada se poklopac počne zatvarati, što rezultira stvaranjem momenta koji je manji od ocijenjenog obrtnog momenta.
2. Karakteristike temperature
Zaklopnik zakretnog momenta (ocijenjeni obrtni moment u ovom katalogu) varira ovisno o temperaturi okoline. Kako se temperatura povećava, obrtni moment se smanjuje, a kako temperatura opada, obrtni moment se povećava. To je zato što viskoznost silikonskog ulja unutar prigušivača varira ovisno o temperaturi. Grafikon s desne strane prikazuje temperaturne karakteristike.
2.Slikacije
3.Aplikacija
